断路器类型指南

断路器是一种自动电气切断开关这样可以防止电路过流。过流或过量电流;能来自于超负荷吗电路短路、电弧故障或接地故障。断路器利用电流中增加的热量或磁场来跳闸电路。

断路器已经被广泛使用了近一个世纪，是现代家庭、建筑和电器中最重要的消防安全工具之一。虽然它们执行与保险丝相同的基本功能，但它们的优点是在发生过流时不需要更换，这节省了资金并允许快速修复。

在本文中，我们将介绍不同类型的断路器以及它们最适合的应用。它们的变化取决于它们所处理的电压等级、它们的构造方式、它们提供的中断类型以及它们所具有的结构属性。

低压断路器

这些是市场上最常见的断路器类型之一，可以在家庭，企业和工业中找到。它们包括以下模型:

1. 微型断路器(MCB)微型断路器不处理电流大于100安培，这使得它们适用于许多家庭和商业应用。安装好后，它们使用起来很简单，但不太可调——例如，你通常无法调整它们的行程设置。它们利用热或热磁性能工作。
2. 塑壳断路器(MCCB):这些断路器可以处理高达2500安培的电流，使它们成为更高功率的住宅和工业用途的更强大的选择。有了更高的安培额定值，它们的行程负载通常可以调整。

MCB和MCCB断路器有什么区别?塑壳断路器可以处理更多的电压，并且由于对它们的不同要求，它们采用不同的外壳和不同的组件。

低压断路器的设计便于维修。它们通常很容易拆卸维修，而无需用户拆开开关柜。有些组件是自动的，允许操作员远程打开和关闭它们。这些断路器也可用于直流应用。因为直流电的内部电弧不像交流电那样停止和开始，所以必须在机组内使用不同类型的断路器。他们的部分可能包括以下内容：

1. 杆:执行器杠杆是用户可见的部分。当电路跳闸时，这个杠杆翻转，必须手动翻转回来再次关闭电路。请注意，即使锁定位置，大多数杠杆仍然可以跳闸-这是一个重要的安全功能。
2. 致动器机制:这部分将触点压在一起或迫使它们分开。它由内部机构和杠杆控制。
3. 联系人:每个触点都是电路的一端。当它们在一起时，电路闭合，当它们分开时，电路打开。
4. 终端:端子是断路器连接到电路其余部分的地方。
5. 双金属片:这些元件是断路器的热元件。双金属条从通过的电流中吸收热量，如果电流过大，它就会升温并弯曲。这个过程将电路的两端分开，这对于捕获系统的、长期的过电流特别有用，因为双金属条比磁性元件需要更长的时间来跳闸电路。
6. 校准螺钉:制造商可以使用此螺杆调节断路器所能处理的电流量。
7. 电磁阀:这个装置利用电磁力使电路跳闸。
8. 分弧器及灭火器:该元件提供了一种方法，使断路器熄灭触点之间的电弧电流。它在不同类型的断路器中有所不同，但低压断路器通常只使用空气。

如果家庭或企业不需要超过2500安培的电力负荷，低压断路器将为其运行提供充足的电力和保护。要找出你的目的需要多少安培，找出你将同时使用的不同设备的电流消耗并将它们加起来。

中压断路器

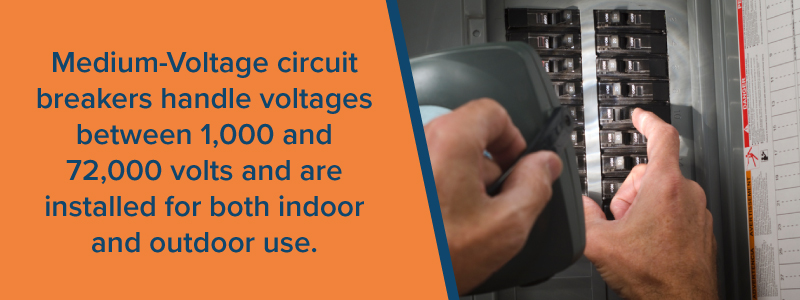

这些断路器处理电压在1,000和72,000伏特之间，安装在室内和室外使用。长期以来，室内应用一直使用空气来切断电弧，但它们越来越多地转向约40,500伏以下的真空断路器。电流互感器使用电控开关检测通过电路和跳闸电路的电流。保护继电器监测电流的危险异常。

这里有更多关于不同型号的中压断路器：

• 空气开关管:这些断路器通常是电子控制的，尽管有些是用微处理器控制的。它们是高度可配置的，并允许手动设置延迟和行程水平。空气断路器在工业工厂中很常见，用于从主站分配电力。
• 真空开关管:真空断路器利用了这样一个事实，即电不能在没有粒子电离的真空中电弧。他们把弧线装在所谓的“瓶子”里。这些断路器的预期寿命比空气断路器长。
• 六氟化硫破碎机:这些断路器使用一个充满六氟化硫气体的隔间来灭弧。它们维护成本低，噪音低，也不释放热气。

高压断路器

当电压上升到某一点以上时国际电工委员会它被列为“高电压”。这些断路器使用由保护继电器和电流互感器操作的螺线管。它们通常有复杂的安全网来防止过流，过流可以有几种形式。

这些断路器使用许多不同的形式来打破电弧:散装油，最小油，空气爆破，真空，六氟化硫和二氧化碳。不过，应该提到的是，石油和二氧化碳被排除在外，取而代之的是六氟化硫，这是一种更环保的选择。

磁性断路器

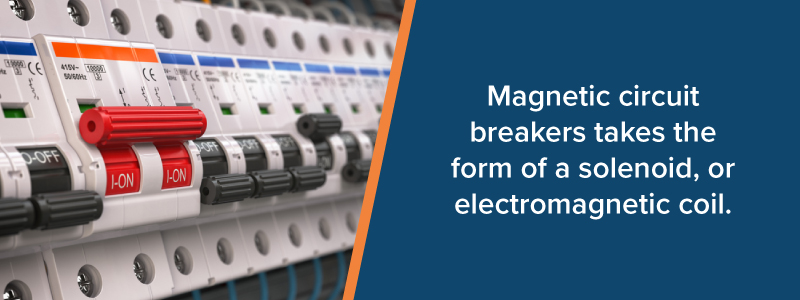

这种类型的断路器采用螺线管的形式，或电磁线圈。当电流通过螺线管时，它会受到一个磁力，这个磁力垂直于螺线管的中心。这种力随着电流的增大而增大。

磁性断路器利用这种效应，将螺线管连接到锁存器上，锁存器使电路的触点压在一起。当电流增加时，产生的力将螺线管压走。当它达到的电流大于系统所能承受的电流时，它就会触发锁存器，弹簧系统就会打开电路。

热磁断路器

磁性断路器仅依靠磁性来断开电路，而热磁断路器则使用热和磁两种检测过流。这种断路器是配电板中最常见的类型，配电板是控制房屋或建筑物内不同电路的断路器面板。

磁性断路器使用螺线管捕捉快速过电流，使其对短路作出反应。另一方面，热断路器组件对过电流的响应不是那么高，但持续时间更长。

在断路器中有一个热跳闸装置的好处之一是它允许快速但无害的过载。这些通常是由启动发动机、电锯等设备所需的电流爆发产生的。这些电流尖峰不会大到造成损坏的程度。如果较大的过电流确实发生，磁性元件将捕捉它们。

磁-液压断路器

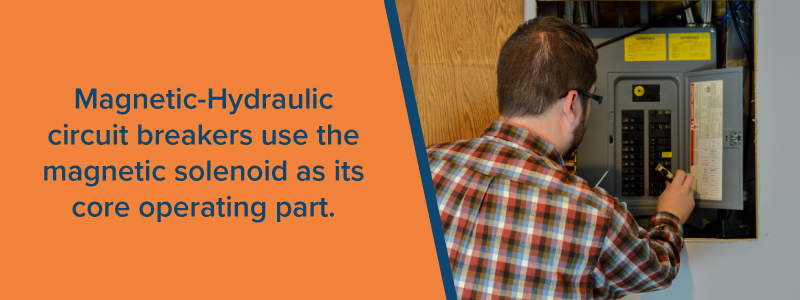

这种断路器以电磁螺线管为其核心工作部件。螺线管对电流的响应方式与标准磁性断路器相同，并由弹簧固定在原地，直到达到阈值限制才会压缩。

然而，这个时候，螺线管的运动是被粘性液压油阻尼的。当电路达到过载点时，螺线管开始逆弹簧运动。它的运动被液压油减慢，所以如果过流被证明是电流的瞬间尖峰——比如由马达启动引起的——它将停止运动并返回到起始位置，而不会触发电路。

这个系统是一个方便的，因为它允许工作电流的短时间尖峰，而不必翻转断路器。如果发生短路，它将移动螺线管足以跳闸电路，压倒延时特性。

其他类型的断路器

其他类型的断路器存在不同的应用。这里有一些不属于前面的类别:

• 剩余电流装置:也被称为接地故障断路器，该装置检测热丝和中性线之间的电流差异。正常情况下，电流应该是相等的，所以如果不是，那可能是因为一个人受到了电击。当它检测到这种差异时，它立即断开电路以防止持续的冲击。通常情况下，这些设备只需几分之一秒就能完成工作。它们不提供过流保护。
• 具有过流保护的漏电断路器:该装置结合了剩余电流装置的优点和微型断路器的过流保护。
• 自动开关:重合闸负责在电路触点因故障断开后再次闭合它们。它们通常用于架空线路。重合闸有用的一个例子是落在电线上的树枝。支路可能会引起短路，但当它落到地面后，短路会自行修复。重合闸将检测短路，打开电路，然后再次关闭以恢复运行。
• Polyswitch:这种可复位保险丝用于电路板和计算机部件中，以防止过流。

UL 489与UL 1077

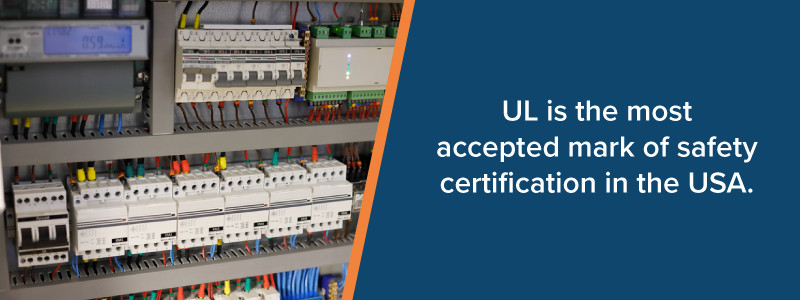

UL是美国最受认可的安全认证标志，其同名公司提供对数十亿种产品进行安全测试和验证每年。大多数情况下，电气元件和断路器必须符合UL标准才能通过检验。

出现了一个常见的问题UL 489和UL 1077的区别。UL 489涵盖了短路保护，它更普遍地适用于断路器面板盒。当用户安装属于“分支电路”类别的电路时，UL 489将提供相应部件的指南。

另一方面，UL 1077涵盖了设备内部使用的保护装置。一般来说，安装UL 1077补充保护装置以保持设备内所有电路的安全是可以接受的，但以下例外:

1. 导致变压器或电机的部件
2. 带有离开设备的电路的部件，因此有资格成为分支电路
3. 离开设备的电路，可以为插座或其他设备供电

另一个经验法则是，在UL 489不是强制性要求的情况下，可以接受补充保护器。具有UL 1077认证的断路器经过了几种不同级别的保护测试，并且在正确匹配和安装时可以很好地保持设备的安全。

断路器的牌子有哪些?

有许多制造商为住宅和商业用途生华体会体育网页版产安全，可靠和负担得起的断路器。以下是当今一些最受欢迎的生产断路器的公司:

• 通用电气
• 西门子
• 正方形D -本线
• Zinsco
• 穆雷
• 正方形D - QO
• Pushmatic
• BR
• 联邦太平洋
• Cutler-Hammer

注意，断路器的牌号必须与断路器面板对应。如果你订购修理零件，确保品牌匹配——即使零件看起来是相同的形状和尺寸，它们仍然可能不兼容。

混合和匹配品牌的后果从危险到使断路器或整个面板的保修无效。此外，它可能是电气检查失败的原因。大多数时候，关于哪些部件与您的断路器面板兼容的信息可以在门上找到。

即使你选择为你的断路器订购正确的零件，也要确保把维修工作留给有执照的专业人员。断路器是危险的，可以致命。
