冰块继电器
冰块继电器是重要的机电元件,允许一个电路控制另一个单独的电路。它们保持设备在各种应用中平稳运行——当一个电路必须使用低功率信号控制时,或当几个电路必须使用统一信号控制时。
探索我们选择的冰块继电器如下。
-
通用电气控制
420NPL0444: GE控制继电器4PDT LED 24VDC
- 模式#:
- 420年npl0444
- UPC #:
- 78316659683
- #部分:
- 420年npl0444
- 新/盈余19美元
- Refurb。价格13美元存到6美元
- 维修的价格10美元节省到9美元
-
通用电气控制

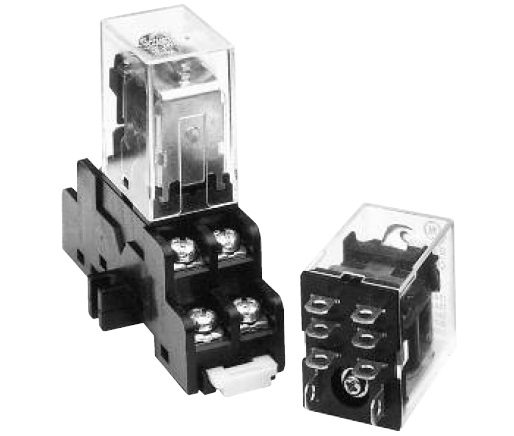

420NPL044J: GE控制继电器4PDT LED 120VAC
- 模式#:
- 420年npl044j
- UPC #:
- 78316659680
- #部分:
- 420年npl044j
- 新/盈余19美元
- Refurb。价格13美元存到6美元
- 维修的价格10美元节省到9美元
-
通用电气控制
420NPL0224: GE控制继电器DPDT LED 24VDC
- 模式#:
- 420年npl0224
- UPC #:
- 78316659674
- #部分:
- 420年npl0224
- 新/盈余16美元
- Refurb。价格11美元存到5美元
- 维修的价格8美元最多存8美元
-
通用电气控制

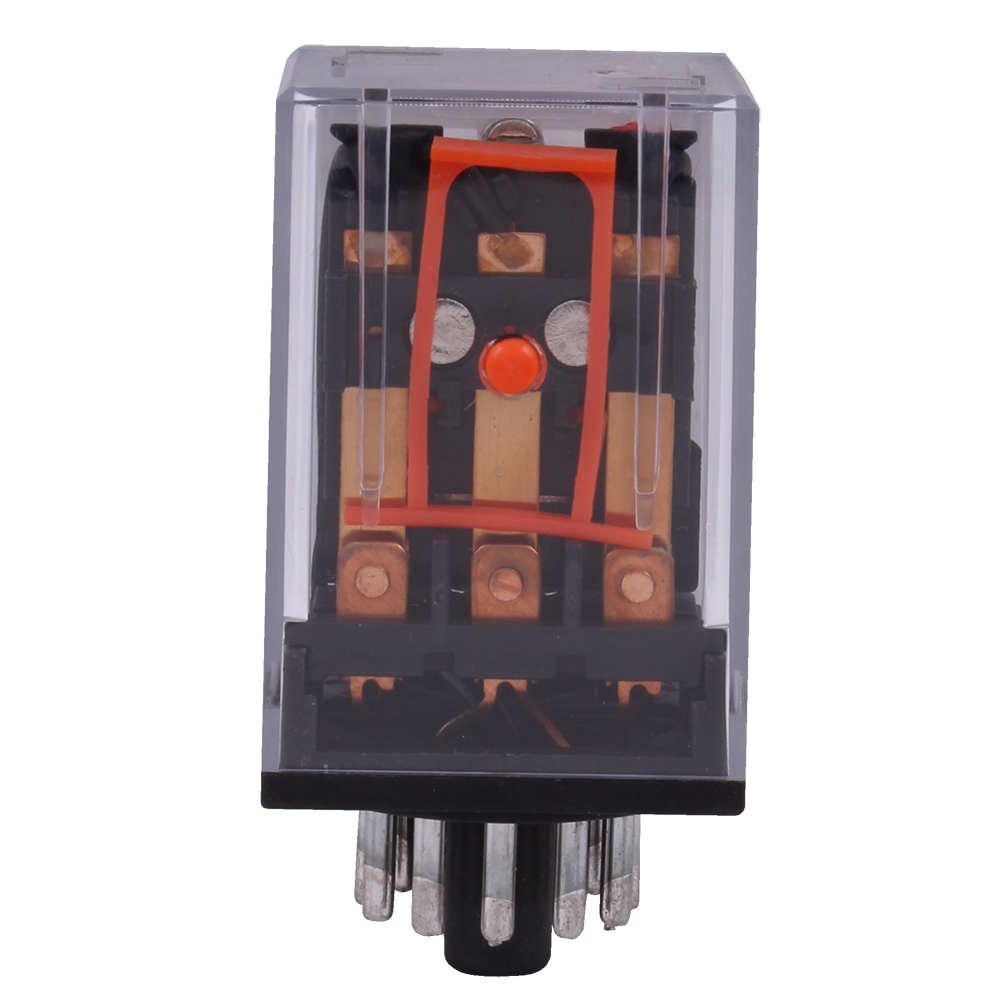

420KPC033J: GE控制继电器11引脚3PDT 120V
- 模式#:
- 420年kpc033j
- UPC #:
- 78316659608
- #部分:
- 420年kpc033j
- 新/盈余21美元
- Refurb。价格15美元存到6美元
- 维修的价格11美元最多存10美元
-
通用电气控制
420KPM022J: GE控制nlt2ajr&r闪烁灯单元红色
- 模式#:
- 420年kpm022j
- UPC #:
- 78316659581
- #部分:
- 420年kpm022j
- 新/盈余13美元
- Refurb。价格9美元最多存4美元
- 维修的价格7美元存到6美元
-
通用电气控制

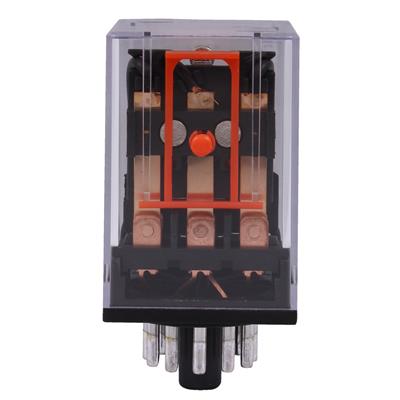

420KPM033J: GE控制继电器11引脚3PDT 120V
- 模式#:
- 420年kpm033j
- UPC #:
- 78316659590
- #部分:
- 420年kpm033j
- 新/盈余15美元
- Refurb。价格11美元最多存4美元
- 维修的价格8美元存到7美元

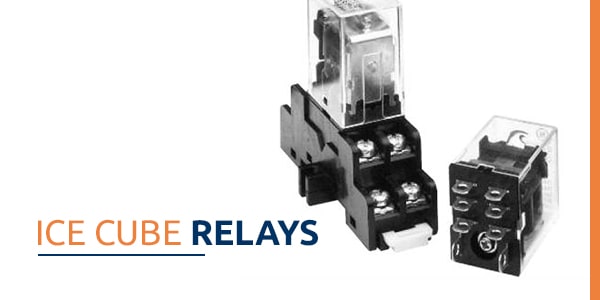

什么是“冰立方接力”?
冰块继电器是一种成本效益高且广泛使用的继电器类型。也被称为插接式继电器,冰立方继电器得名于透明的塑料盖,里面装着触点,看起来像一个冰立方。这些继电器插入插座,用于控制电路。
根据需要的应用,继电器可以充当两个电路之间电流的开关或放大器。第二个更大的电路可以在开闭位置之间改变,从而有效地控制来自第一个电路的现有电流。当磁场激活第二回路时,电磁将小的或弱的电输入转换为更强的电流。这种转换可以形成或打破现有的电流,根据需要打开或关闭设备。
冰块中继是如何工作的
所有继电器的工作原理基本上都是一样的——一个电路为另一个电路供电。继电器由电触点、一个有旋转机构空间的框架和一个形成电磁铁的感应线圈组成。当继电器的两个电路之间形成电流时,电输入激活线圈并为终端设备供电。
发生这种情况的具体方式取决于继电器是常开(NO)还是常闭(NC)。大多数继电器通常是打开的,默认情况下,第二个电路处于关闭位置。感应线圈拉动NO继电器中的枢轴机构来切换电路并激活电磁铁。这个过程产生一个磁场,将吸引一个接触到第二个电路,并允许电流流过。
常闭状态默认使用弹簧的张力保持触点闭合。NC继电器使第二个电路保持在开的位置,直到继电器产生一个电磁场。当第一个电路被激活时,电磁铁将触点从第二个电路中抽离,拉开连接器并关闭终端设备。
冰块继电器的触点通常有常开/常闭(NO/NC)方式。
继电器故障的原因是什么?
带有直流线圈的冰块继电器通常能抵抗继电器故障。在大多数情况下,直流线圈对继电器的损坏是由不适当的电源供应引起的。使用可靠的,相应的直流电源,以减少继电器故障的风险。
交流线圈对常见的电能质量问题有较高的敏感性。虽然带有交流线圈的冰块继电器更加敏感,但所有类型的继电器都可能被以下原因损坏:
- - - - - - -电压峰值:每个继电器都有一个指定的电压或它所能容忍的电压范围。超过这个电压将导致继电器故障。即使是短暂的峰值也可能导致匝数的减少,降低电阻和产生磁场的能力。在线圈或触点中出现极高的电压峰值会导致继电器瞬间失效。
- - - - - - -线圈过热:当继电器的线圈过热时,电阻导线涂层会融化,并在线圈内融合不同的匝数。这种融合阻止继电器按预期的方式工作,并可能导致控制系统中的其他电气危险。过高的热量往往是低电阻电镀腐蚀的结果,导致线圈过热的更高风险。
- - - - - - -重复开关:不成比例的开关动作会导致触点上的小弧。最终,低电阻的镀层会被腐蚀,产生更高的电阻。接触垫上的黑色标记,过热和高压都是重复开关导致腐蚀加剧的迹象。
如何测试冰块继电器
首先,检查继电器或检查其打印,以找到所需的电压水平拉进线圈。继电器还应规定可容忍的电压范围。确保继电器通电,电压水平满足规定要求,不超过可容忍量。
冰块继电器可能包括发光二极管(LED)指示器,这是证明线圈中电压存在的一个有价值的特征。然而,LED指示灯并不表示一个功能继电器。万用表可以在继电器导致控制系统故障之前帮助识别出故障继电器。故障处理时,使用万用表判断是连接弱还是电压不足。
测量冰块继电器中特定点的电压,包括:
- —继电器插入的连接点。
- -继电器对面的连接点。
- —继电器与电源之间的连接点。
- —继电器与元器件之间的连接点。
使用万用表的连续功能,以确保每个点的良好接地连接。如果这些点没有电压,检查熔断器、开关或断路器是否有缺陷。如果整个继电器都有连接且电压正确,则故障继电器可能需要全部更换。
一些冰块继电器包括测试按钮,以允许手动驱动触点。当电压没有应用到线圈,手动驱动可以是一个有用的功能,故障排除电路。当按下测试按钮时,触点开始工作。当测试按钮被释放时,它们会回到之前的状态。
冰块接力的好处
继电器在工业控制应用中执行各种任务,如开关,放大,分离或增加电路的现有电输入。冰块接力的好处包括:
- ——成本效益
- -操作简单有效
- —交流或直流触点开关
- -电压转换
- ——体积小
- -寿命长
- ——高阻
- ——快速安装
- ——最小的维护
今天在网上订购冰立方继电器
继电器是保持设备和系统平稳运行的关键设备。全球电子服务提供了一个华体会app体育连接登录继电器的广泛选择,包括适合各种应用的冰块继电器。浏览我们的产品及请求报价今天。我们的专家团队可以帮助贵公司找到最佳的解决方案。
