继电器
继电器是在各种应用中用来通过另一个单独的电路来控制一个电路的重要设备。浏览我们的库存如下。
-
艾伦-布拉德利
700-TBR24X: Allen-Bradley Term Block Style 24V 1极金继电器
- 模式#:
- 700 - tbr24x
- UPC #:
- 61132078352
- #部分:
- 700 - tbr24x
- 新/盈余16美元
- Refurb。价格11美元存到5美元
- 维修的价格8美元最多存8美元
-
艾伦-布拉德利

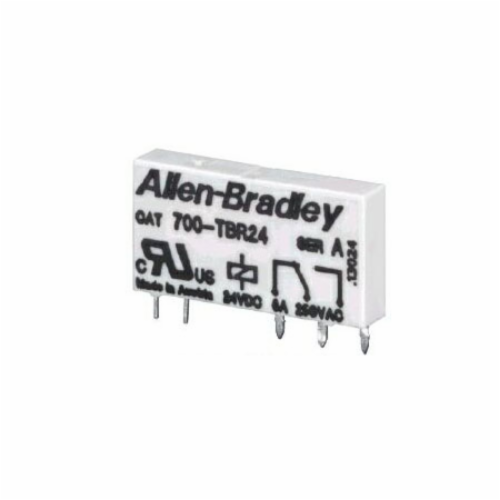

700-TBR24: Allen-Bradley Term Block Style 24V DC 1极继电器
- 模式#:
- 700 - tbr24
- UPC #:
- 61132051730
- #部分:
- 700 - tbr24
- 新/盈余14美元
- Refurb。价格10美元最多存4美元
- 维修的价格7美元存到7美元
-
艾伦-布拉德利
700-TBR224: Allen-Bradley Term Block Style 24V DC 2极继电器
- 模式#:
- 700 - tbr224
- UPC #:
- 66207428363
- #部分:
- 700 - tbr224
- 新/盈余16美元
- Refurb。价格11美元存到5美元
- 维修的价格8美元最多存8美元
-
艾伦-布拉德利

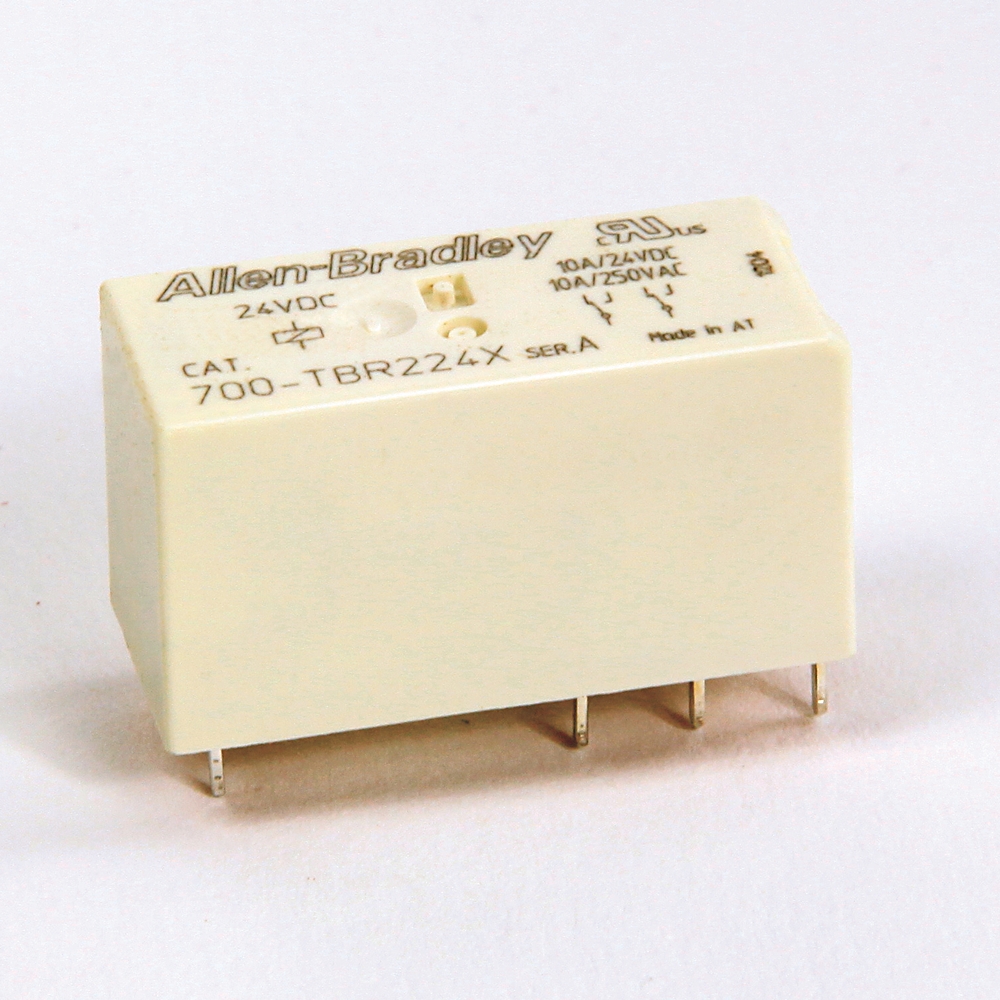

700-TBR224X:艾伦-布拉德利替换继电器
- 模式#:
- 700 - tbr224x
- UPC #:
- 66207428366
- #部分:
- 700 - tbr224x
- 新/盈余18美元
- Refurb。价格13美元存到5美元
- 维修的价格9美元节省到9美元
-
艾伦-布拉德利
700-TBR2110:艾伦-布拉德利替换继电器
- 模式#:
- 700 - tbr2110
- UPC #:
- 66207428365
- #部分:
- 700 - tbr2110
- 新/盈余20美元
- Refurb。价格14美元存到6美元
- 维修的价格10美元最多存10美元
-
艾伦-布拉德利
700-TBR12: Allen-Bradley Term Block Style 12V DC 1极继电器
- 模式#:
- 700 - tbr12
- UPC #:
- 61132053496
- #部分:
- 700 - tbr12
- 新/盈余15美元
- Refurb。价格11美元最多存4美元
- 维修的价格8美元存到7美元
继电器是什么?
继电器是一种由电流供电的开关或放大器。它允许一个电路控制另一个电路,而不需要两个电路的物理连接。继电器通过使用磁场或电信号来触发第二个电路,使其从打开的位置变为关闭的位置,或者反过来。实际上,继电器可以打开或关闭设备。
继电器的目的
继电器是无价的工具,因为它们允许一个电路控制另一个电路。更具体地说,它们使不同电压水平的电路能够相互连接。
这种能力很有用,因为许多传感器是产生小电流的电子器件。当你的公司需要这些精密的传感器来驱动更大电流的设备时,你需要一些东西来弥合差距。这就是继电器的作用。继电器允许低功率的电子设备,如计算机或微控制器,控制高功率的电子设备或机器,如灯、吊扇或工业机械。
例如,电子温度计可以通过继电器来提示空间加热器打开,因为温度计中的小电流本身不足以为加热器供电。继电器在汽车制造中也有许多应用。它们允许电子传感器打开雨刷器或前灯,发出系安全带的声音警告,或触发安全警报。
继电器也可以用一个电路来控制多个其他电路。这意味着你可以使用一个传感器同时打开多个设备。
有些继电器被认为是保护继电器,因为它们检测电路中的故障或异常情况,并启动适当的控制电路动作。在许多情况下,这意味着触发熔断。
继电器的工作原理
继电器的基本功能非常简单,整个过程只需几分之一秒。继电器如何工作部分取决于它的工作原理,我们将在下面详细讨论。在这里,我们将关注机电继电器。继电器位于两个电路之间,第二个电路比第一个电路大。
当第一个电路向继电器提供电流时,继电器中的线圈产生磁场。这个电场导致电枢移动触点,或者合在一起关闭第二回路,或者分开打开第二回路。
在默认情况下保持开路直到继电器导致电路关闭的电路是“常开”(NO)继电器。当电源被移除时,继电器中的弹簧将触点拉开,打开第二个电路并关闭末端装置。
NO继电器是最常见的类型,但有些是“常闭”(NC)。使用这些继电器,触点在默认情况下保持连接,直到继电器产生的电磁场将连接器拉开,关闭终端设备。
类型的继电器
尽管所有的继电器都具有相似的功能,但继电器有许多类型,以适应不同的应用程序。不同类型的保护继电器可以根据它们的制造或使用方式来定义。让我们看看一些按不同类别划分中继的常用方法。
撑杆和投掷组合
对接力赛进行分类的一种方法是根据它的撑杆和投掷。极点指的是继电器中开关的数量,而抛出指的是每个极点可以传导的位置的数量。这是每个极点可以控制的电路数量。
最简单的例子是单杆单掷接力(SPST)。SPST继电器可以打开或关闭单个电路。在单极双掷(SBDT)继电器中,继电器一次只能控制一个电路。然而,关闭一个电路就会打开另一个电路,反之亦然。其他类型的杆和投掷组合包括双杆单掷(DPST)和双杆双掷(DPDT)。
继电器形式
我们可以对继电器进行分类的另一种方法是根据它们的触点配置,或“形式”。各种接力形式都标有字母表中的一个字母。例如,Form a中继是缺省情况下正常打开的SPST中继。Form B继电器是一种默认常闭的SPST继电器。
最常见的是A、B、C和D,但也有更多。它们被标记为字母表中的其他字母,并具有更复杂的结构。
操作原则
你会看到继电器分类的一个主要方法是根据它们的工作原理。一些继电器的主要类型包括:
- 机电:机电式继电器使用线圈,当它接收到电流时产生磁场。磁场吸引电枢将触点推到一起或分开,从而关闭或打开第二电路。当线圈的电源切断时,磁场消失,弹簧将触点恢复到原来的位置。机电继电器可以处理异常大的电流。
- 固体:固态继电器没有活动部件。它们使用的不是机械部件,而是半导体。在这种情况下,电流会使红外光亮起。半导体感知光,并将信号转换为电信号,从而打开或关闭第二个电路。固态继电器通常比其他类型的小,可以更快地开关电路,这使它们在计算机中特别有用。
- 瑞德:像机电式继电器一样,簧片继电器也采用电磁线圈。然而,磁场吸引的不是移动的机械触点,而是两个被称为芦苇的金属叶片。这些芦苇装在一个充满气体的玻璃管里。类似于固态继电器,这种模式的优势是机电类型是缺乏移动的电枢。这意味着继电器的部件不会磨损。
继电器和断路器的区别
有时继电器被比作断路器,因为它们都是开关的一种。但是,这些设备的基本功能和应用是不同的。从根本上说,继电器允许一个电路控制另一个电路,而断路器中断故障电路中的电流。它将故障电路与另一个电路或电源隔离开来。
像断路器一样,电路保护继电器可以帮助解决电路中的故障。在这种情况下,继电器感知到问题,而断路器将电路的故障部分与系统的其他部分隔离开来。
全球电子服务在线订单中继华体会app体育连接登录
继电器是许多设备类型和系统的关键部件。全球电子服务公司提供广泛的继电器选择华体会app体育连接登录,以适应各种应用。浏览我们的选择,找到适合这份工作的人请求报价今天。如果您不确定需要哪种类型的中继或有任何问题,我们的专家可以帮助您,请致电877-249-1701。
